La planta externa es todo lo que hay entre la central y el edificio del cliente: cables, conductos, arquetas, postes, cajas y armarios. Es la parte más expuesta del sistema, y una buena instalación evita la mayoría de las averías futuras.
Elementos de la red
- Canalizaciones: conductos y subconductos enterrados que protegen los cables.
- Arquetas y cámaras de registro: puntos de acceso para tender, empalmar y mantener.
- Postes y fachadas: soportes para el tendido aéreo.
- Cajas de empalme: alojan y protegen los empalmes entre tramos de cable.
- Puntos de distribución: armarios o cajas donde se reparte la fibra. Aquí suelen estar los splitters.
- Cajas terminales: el último punto de la red, de donde sale la acometida al cliente.
- Acometida: el cable que llega a la vivienda.
Los nombres concretos varían según el operador, así que ajusta la terminología a la que uses.

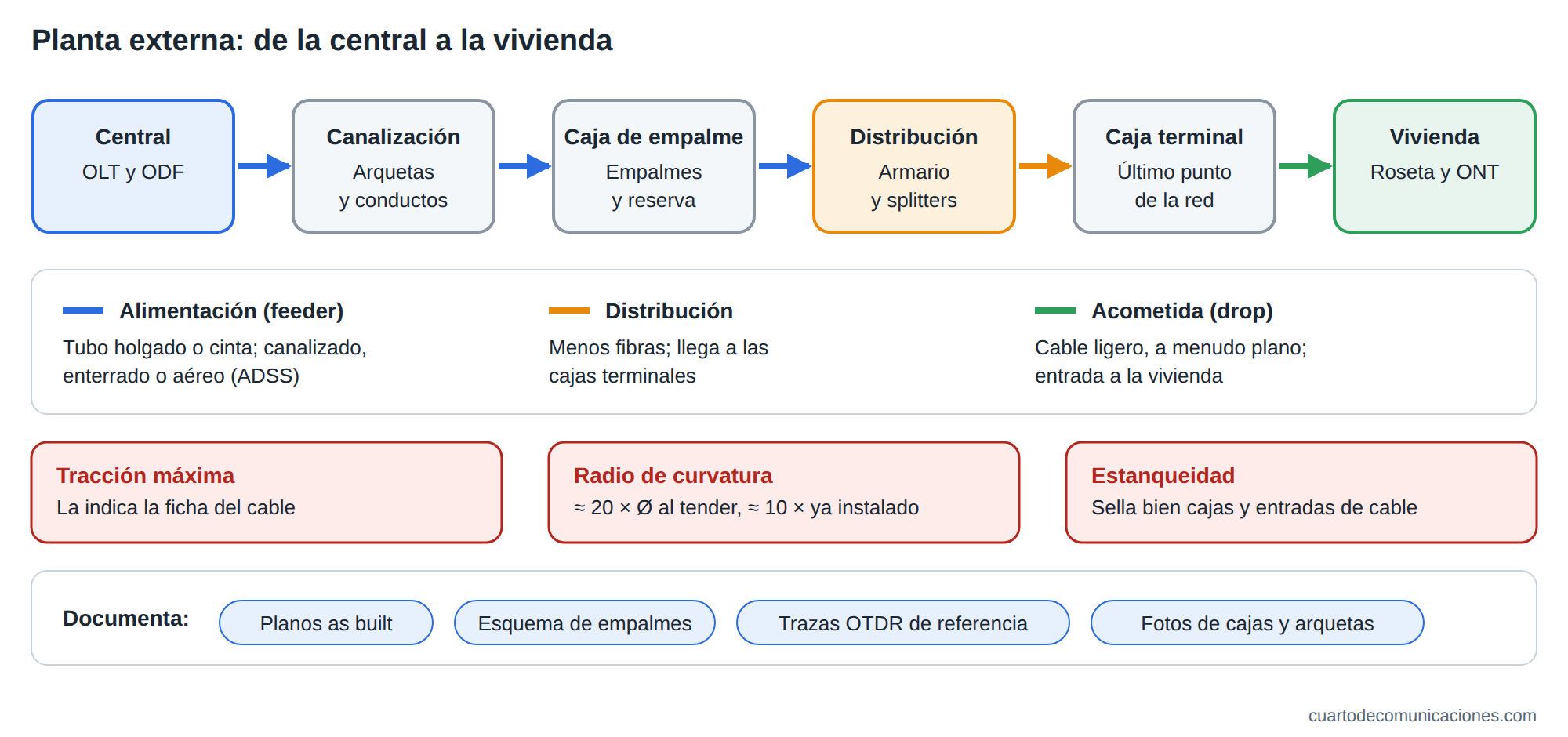

Planta externa de fibra óptica: central, canalización, caja de empalme, distribución, caja terminal y vivienda, con los tres tramos de cable.
Los radios de curvatura (≈ 20 × Ø al tender y ≈ 10 × ya instalado) son valores de referencia habituales. Consulta siempre la ficha de tu cable
Recorre la red de la central a la vivienda y distingue los tres tramos de cable por color:
- Azul, alimentación (feeder): de la central a la caja de empalme y al punto de distribución. Es cable de tubo holgado o cinta, canalizado, enterrado o aéreo (ADSS).
- Naranja, distribución: del armario con splitters a la caja terminal.
- Verde, acometida (drop): cable ligero, a menudo plano, hasta la roseta y la ONT.
Tipos de cable
| Cable | Características | Uso habitual |
|---|---|---|
| Tubo holgado (loose tube) | Fibras sueltas en tubos con gel o secos; muy resistente a la humedad y a la tracción | Canalización y enterrado |
| Cinta (ribbon) | Fibras alineadas en cintas; muy alta densidad | Troncales con muchas fibras |
| Autosoportado (ADSS) | Dieléctrico, con elementos de refuerzo para colgarse de postes | Tendido aéreo |
| Figura en 8 | Cable con portador metálico incorporado | Tendido aéreo |
| Acometida (drop) | Pocas fibras, ligero, a menudo plano | Entrada a vivienda |
Elige según el entorno (enterrado, aéreo, interior), el número de fibras, la protección contra roedores y la normativa de comportamiento ante el fuego en el interior.
Canalizaciones y arquetas
- Conductos: de polietileno, normalmente con subconductos para repartir varios cables y facilitar futuras ampliaciones.
- Arquetas: deben permitir trabajar con comodidad, con espacio para la reserva de cable y para las cajas.
- Reserva de cable: se deja un bucle en arquetas y cajas para poder reparar o reempalmar sin sustituir todo el tramo. Su longitud depende del criterio del proyecto.
- Profundidad y señalización: depende de la normativa local y del propietario de la vía. Lo habitual es enterrar con cinta de aviso encima.
- Separación de otros servicios: respeta las distancias a electricidad, gas y agua que marquen las normas.
Métodos de tendido
- Por tracción: se tira del cable con una cuerda guía y un cabestrante. Hay que respetar la tracción máxima del cable y usar lubricante y poleas.
- Por soplado (air blowing): se empuja el cable con aire comprimido por el subconducto. Permite largos tramos con poca tensión.
- Aéreo: el cable se sujeta a postes o fachadas con herrajes, con la tensión y las flechas que indique el proyecto.
- Enterrado directo: el cable se coloca en zanja con la protección adecuada.
Límites que no debes superar
- Tracción máxima: la indica la ficha del fabricante. Se controla con un dinamómetro o un limitador.
- Radio de curvatura: como referencia habitual, unas 20 veces el diámetro del cable durante el tendido y unas 10 veces una vez instalado, sin tensión. Consulta siempre la ficha del cable.
- Aplastamiento y torsión: evita pisar el cable, apretar bridas en exceso o dejarlo retorcido
Cajas de empalme
- Estanqueidad: deben ser resistentes al agua y al polvo (suelen exigirse grados IP altos). El sellado de las entradas de cable es lo más crítico.
- Organización de los empalmes: en bandejas o casetes, con el radio de curvatura respetado y las fibras identificadas.
- Reserva de fibra: deja vueltas de fibra suelta suficientes para poder rehacer un empalme.
- Cierre y comprobación: antes de cerrar, mide la fibra. Una vez cerrada, abrir la caja es costoso y arriesga el sellado.
- Elementos metálicos: conéctalos a tierra si el cable los incluye y la normativa lo pide.
Cajas terminales y puntos de distribución
- Acceso cómodo y seguro, a la altura adecuada y protegida del vandalismo.
- Etiquetado claro de cada fibra y de cada puerto, tanto en la caja como en la documentación.
- Conectores tapados y protegidos mientras no se usan.
- Splitters bien identificados, con su relación de división anotada.
Documentación: el gran olvidado
- Planos "as built" (tal como se ha construido) con los trazados reales.
- Esquema de empalmes de cada caja: qué fibra va a cuál.
- Medidas de la puesta en servicio: potencias y trazas de OTDR de referencia.
- Fotografías de las cajas abiertas y de las arquetas.
Cuando haya una avería, esta documentación te ahorrará horas.
Averías típicas en planta externa
- Cortes por obras: el motivo más frecuente de roturas de cable.
- Agua en arquetas y cajas: por mala estanqueidad o entradas sin sellar.
- Roedores: si el cable no lleva protección antiroedores.
- Tensión excesiva: por tendido mal hecho o por postes y fachadas mal tensados.
- Vandalismo y robos: cajas abiertas, armarios forzados.
- Efectos del clima: viento y hielo en cables aéreos, o inundaciones en arquetas.
Mantenimiento preventivo
- Inspecciona arquetas, cajas y armarios con una periodicidad definida.
- Revisa el sellado, los herrajes y el estado del cable.
- Compara las medidas actuales con las de referencia.
- Limpia las arquetas de agua y sedimentos, con la seguridad de espacios confinados.
- Actualiza la documentación tras cada intervención.
Seguridad
- Vía pública: señaliza la zona y protege a peatones y vehículos.
- Arquetas y pozos: son espacios confinados; comprueba la atmósfera y no trabajes solo.
- Altura: trabajos en postes, fachadas y escaleras con arnés, línea de vida y formación.
- Electricidad: mantén las distancias de seguridad con líneas eléctricas y nunca toques conductores de otros servicios.
- Láser y fibra: aplica lo del artículo de seguridad: no mires al extremo de una fibra y usa un recipiente para los restos.
Consejo de mantenimiento
Al terminar un trabajo en una caja o arqueta, haz una foto del interior y anota qué has cambiado. Esa foto vale más que cualquier plano cuando, meses después, hay que abrirla de nuevo.
Preguntas frecuentes
- ¿Qué cable elijo para un tramo aéreo? Uno autosoportado (ADSS) o en figura en 8, según el proyecto y la distancia entre apoyos.
- ¿Cuánta reserva de cable debo dejar? Depende del criterio del proyecto; basta con permitir reempalmar sin sustituir el tramo.
- ¿Por qué se usa el soplado? Porque reduce la tensión sobre el cable y permite tramos largos sin empalmes.
- ¿Qué hago si entra agua en una caja? Seca, sustituye los sellados dañados, revisa las entradas de cable y comprueba las medidas.
