Llevar la fibra hasta la puerta del cliente es solo la mitad del trabajo. Dentro del edificio hay que subirla por los montantes, repartirla y dejarla bien terminada, siguiendo una normativa que en España se conoce como ICT(infraestructuras comunes de telecomunicaciones).
Qué es la ICT
Es la infraestructura de canalizaciones, recintos y registros que todo edificio de nueva construcción o gran rehabilitación debe tener para que cualquier operador pueda dar servicio. En España la regula el Reglamento de ICT (Real Decreto 346/2011) y su orden de desarrollo (Orden ITC/1644/2011). Comprueba siempre la versión vigente, porque la normativa se actualiza.
Recintos y registros
- RITU, RITI y RITS: recintos de instalaciones de telecomunicaciones (único, inferior y superior), donde se alojan los equipos y se hace el reparto.
- Registro de enlace: donde entran los cables del exterior al edificio.
- Registro principal y registros secundarios: puntos de paso y derivación en el montante.
- Registro de terminación de red: donde termina el cable en cada vivienda.
- Roseta o toma de usuario: el punto final en el interior de la vivienda.
Las redes dentro del edificio
- Alimentación: la que llega del operador al recinto.
- Distribución: sube desde el recinto por el montante hacia las plantas.
- Dispersión: reparte a cada vivienda desde los registros.
- Interior de usuario: dentro de la vivienda, hasta las tomas.

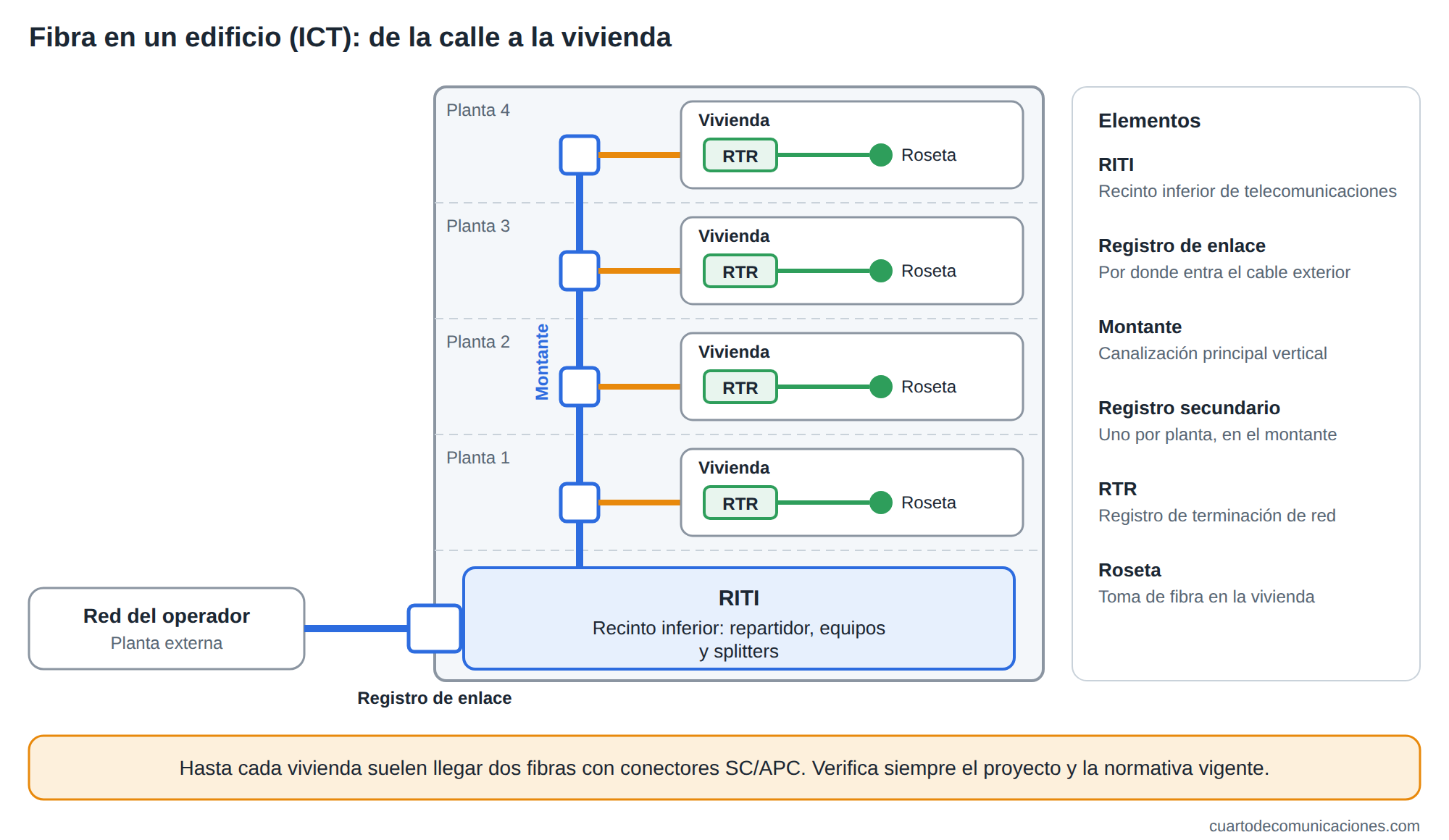

Fibra en un edificio con ICT: registro de enlace, RITI, montante, registros secundarios por planta, RTR y roseta en cada vivienda.
Cómo se reparte la fibra
- Fibra hasta cada vivienda (punto a punto): una fibra dedicada por vivienda desde el recinto. Da mucha flexibilidad al operador.
- Reparto con splitters: una fibra sube por el montante y se divide en cada planta o en el recinto, siguiendo la arquitectura de GPON.
La normativa suele prever fibra óptica hasta cada vivienda (como referencia, habitualmente dos fibras por vivienda) con conectores SC/APC. Verifícalo con la norma y el proyecto concretos.
Cable y componentes
- Fibra monomodo G.657.A: es la más usada en interior, porque tolera curvas cerradas en registros y rosetas.
- Cables de interior con baja emisión de humo y sin halógenos, con la clasificación de comportamiento ante el fuego que exija la normativa vigente.
- Conectores SC/APC (verdes), en las terminaciones.
- Rosetas ópticas con acoplamiento SC y espacio para la reserva de fibra.
- Repartidores o paneles de conexión en el recinto, con la identificación de cada vivienda.
Buenas prácticas de instalación
- Respeta el radio de curvatura del cable que uses, sobre todo en esquinas, registros y rosetas.
- No apliques tensión: no tires del cable ni lo aprietes con bridas excesivamente.
- Mantén separadas las fibras de los cables de energía, según las distancias de la normativa.
- Deja reserva de cable en cada registro y en la roseta, para poder reempalmar.
- Etiqueta cada fibra en el recinto y en la roseta, de forma que coincidan.
- Protege los conectores con sus tapas hasta el momento de conectar.
- Cuida el acabado: cables ordenados, registros accesibles y tapados, sin restos de obra.
Pruebas antes de entregar
- Inspecciona y limpia todos los conectores.
- Mide la potencia o la pérdida de cada fibra, desde el recinto hasta la roseta.
- Usa OTDR con cable de lanzamiento para verificar empalmes y conectores, y guarda las trazas.
- Anota los resultados en el protocolo de pruebas y archiva la documentación del edificio.
Compara las medidas con el presupuesto óptico previsto.
Quién puede instalarla
En una instalación ICT, el trabajo debe realizarlo una empresa instaladora de telecomunicaciones habilitada y, al terminar, se emiten los certificados y la documentación que exige la normativa. Confirma los requisitos vigentes en tu comunidad.
Errores frecuentes
- Curvas demasiado cerradas al pasar por registros y esquinas.
- Conectores sin proteger durante la obra, que se llenan de polvo.
- Etiquetas que no coinciden con la realidad.
- Mezclar conectores azules (UPC) con verdes (APC).
- Olvidar medir antes de entregar.
- Dejar cables tensos o apretados con bridas.
- No guardar las trazas de referencia.
Seguridad
- No mires al extremo de una fibra con servicio.
- Restos de fibra: al recipiente específico, siempre.
- Altura y espacios reducidos: trabaja con escaleras estables y con precaución en azoteas, patinillos y recintos.
- Electricidad: mantén las distancias con cuadros y cables de energía, y sigue los procedimientos de tu empresa.
Consejo de mantenimiento
Haz una foto del recinto y de cada registro al terminar, con las etiquetas visibles. Cuando haya una avería o una ampliación, ese archivo evitará abrir y buscar a ciegas.
- ¿Qué es la ICT? El conjunto de infraestructuras de telecomunicaciones comunes del edificio, definidas por la normativa.
- ¿Qué conector se usa dentro del edificio? Habitualmente SC/APC; mira siempre las especificaciones del proyecto.
- ¿Hay que medir cada fibra? Es la práctica habitual y la forma de demostrar que el trabajo está bien hecho.
- ¿Por qué usar fibra G.657? Por su tolerancia a las curvas, ideal para registros y rosetas.
