Los conectores son la parte más frágil de un enlace de fibra. Una instalación perfecta puede fallar por un solo conector sucio, y elegir mal el tipo de pulido puede degradar todo el servicio.
Partes de un conector
- Ferrule: cilindro cerámico donde queda alojada la fibra. Es lo que debe mantenerse impecable.
- Cuerpo: la carcasa que protege y encaja en el adaptador.
- Adaptador (manguito): une dos conectores y los alinea.
La luz pasa por un núcleo de unos 9 µm en monomodo, más fino que un cabello. Una mota de polvo ya puede taparlo.
Tipos de conector más comunes
| Conector | Rasgos | Dónde se ve |
|---|---|---|
| SC | Cuadrado, de empuje y tirón, ferrule de 2,5 mm | FTTH, GPON y repartidores |
| LC | Pequeño, ferrule de 1,25 mm | Transceptores SFP, equipos de alta densidad |
| FC | Rosca metálica | Instrumentos de medida y redes antiguas |
| ST | De bayoneta | Redes antiguas y multimodo |
| E2000 | Con tapa de protección integrada | Transmisión y centrales |
| MPO/MTP | Multifibra | Centros de datos |
Tipos de conector más comunes

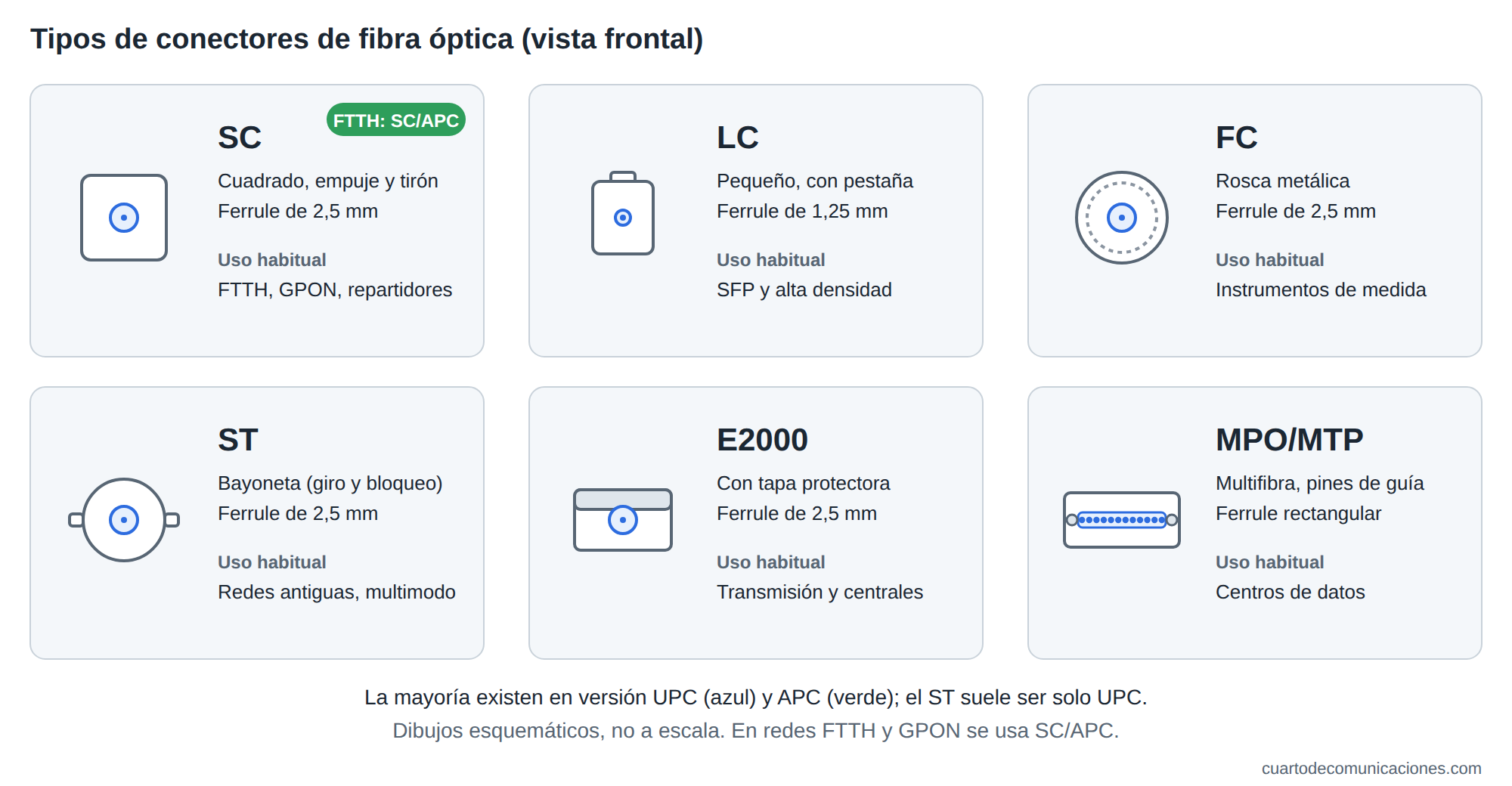

- Seis tipos de conectores de fibra óptica: SC, LC, FC, ST, E2000 y MPO/MTP, con su ferrule y uso habitual.
Pulidos: PC, UPC y APC
El pulido es la forma de la punta de la ferrule, y determina cuánta luz se refleja de vuelta.
- UPC: punta curva, muy pulida. Pérdida de retorno típica de 50 dB o más.
- APC: punta inclinada unos 8°. La luz reflejada se desvía hacia el revestimiento y se pierde, con una pérdida de retorno de 60 dB o más.
Un conector con mucha reflexión puede interferir con el láser de la OLT o con señales de vídeo a 1550 nm. Por eso en redes FTTH y GPON se usa SC/APC.

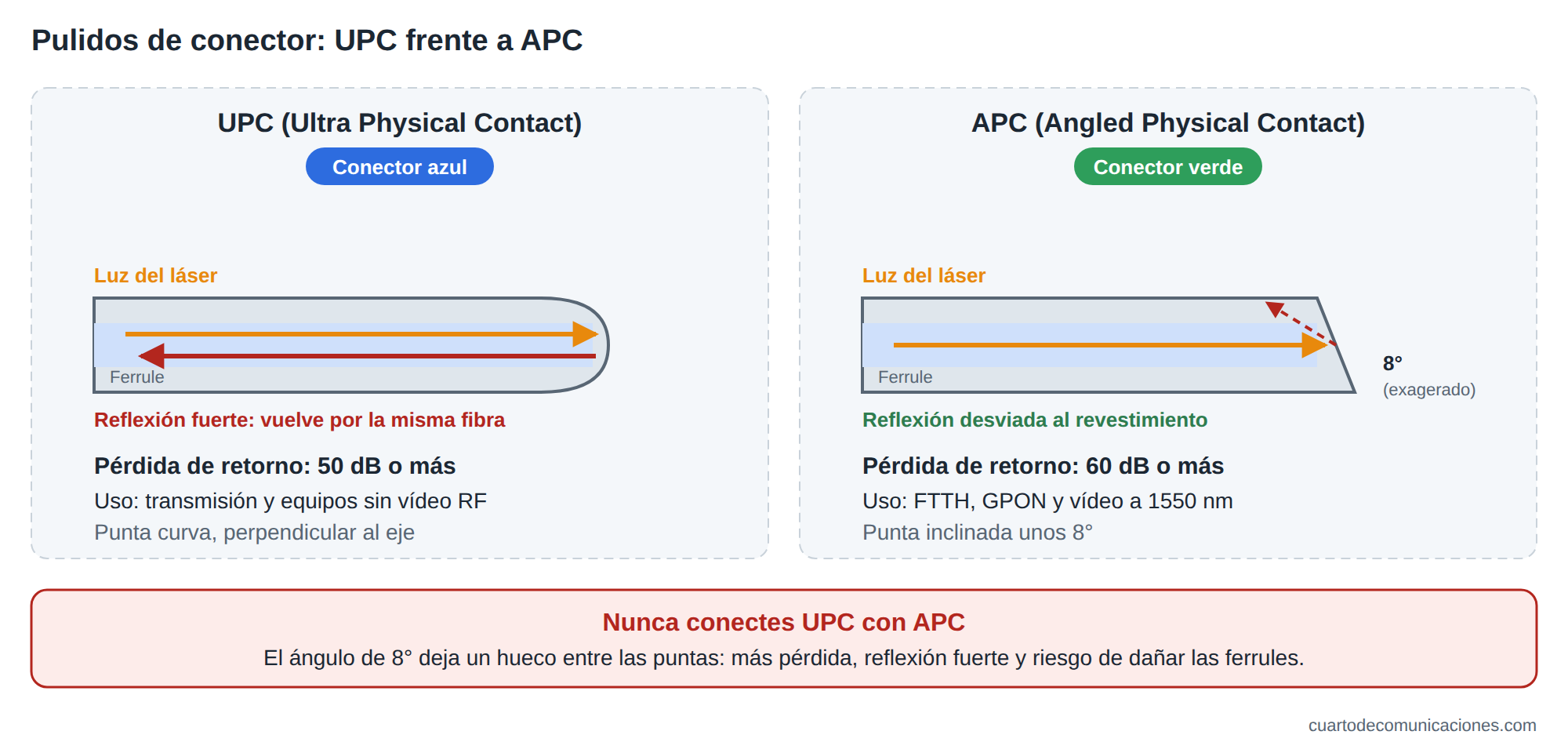

- Comparación de pulidos UPC y APC: la punta curva devuelve la reflexión y la inclinada la desvía al revestimiento.
Colores de referencia (monomodo)
- Azul: UPC
- Verde: APC
Compruébalo siempre en los conectores y adaptadores: el color es una pista de seguridad.
La regla de oro: nunca mezclar UPC con APC
Aunque encajen físicamente, el ángulo de 8° deja un hueco entre las dos puntas. El resultado es mucha pérdida, un reflejo fuerte y posible daño en las ferrules. Si ves un adaptador verde, solo APC; si es azul, solo UPC.
Pérdidas típicas
- Pérdida de inserción: unos 0,2 a 0,3 dB por conexión de calidad; se suele considerar hasta 0,5 dB en diseño conservador.
- Pérdida de retorno: cuanto mayor el número, mejor.
Cómo se hace un conector en campo
- Pigtail por fusión: un cable con conector de fábrica que se empalma a tu fibra. Es la opción de mejor calidad.
- Conector mecánico de campo: más rápido y cómodo, pero con pérdidas algo mayores y menos estables.
- Cable preconectorizado: el conector viene ya montado de fábrica y solo se tiende y se conecta.
Por qué falla un conector
- Suciedad: polvo, grasa de los dedos o restos de limpieza. Es una de las causas más frecuentes de averías.
- Daños en la ferrule: arañazos, picaduras o grietas por uso o golpes.
- Desgaste: muchas conexiones y desconexiones.
- Mal acoplamiento: conector mal encajado o adaptador deteriorado.
Inspeccionar antes de limpiar
Usa un microscopio de inspección, mejor de vídeo, con aumento de 200 a 400x. Con un microscopio óptico convencional, no mires nunca un conector con equipos encendidos. Una norma habitual de referencia para valorar la limpieza es la IEC 61300-3-35. Inspecciona el conector y también el puerto del adaptador o del equipo, porque la suciedad puede estar en el fondo.
Cómo limpiar
- Inspecciona la ferrule.
- Limpieza en seco con un limpiador de cinta, un cassette o un bolígrafo de limpieza ("click cleaner"). Basta con un barrido suave.
- Si queda suciedad o grasa, limpieza húmeda con un limpiador específico o con alcohol isopropílico de alta pureza, y después seca con un paño sin pelusa.
- Vuelve a inspeccionar. Si sigue sucio, repite.
- Conecta enseguida o pon la tapa protectora.
Lo que nunca debes hacer
- Tocar la ferrule con los dedos.
- Usar ropa, papel o algodón.
- Soplar con la boca ni usar aerosoles de aire comprimido.
- Dejar conectores o puertos sin tapa.
- Reutilizar la misma zona de la cinta o del paño.
Consejo de mantenimiento
Aplica la regla inspeccionar, limpiar, inspeccionar, también con conectores nuevos, porque llegan con polvo de fábrica. Y lleva siempre tapas de repuesto.
Preguntas frecuentes
- ¿Por qué se usa APC en FTTH? Porque reduce las reflexiones que podrían interferir con la OLT y con el vídeo a 1550 nm.
- ¿Se puede conectar un SC/UPC a un SC/APC? No: aumenta mucho la pérdida y puede dañar las ferrules.
- ¿Cada cuánto hay que limpiar? Cada vez que se desconecta, y siempre antes de medir.
- ¿El alcohol isopropílico basta? Sirve para suciedad con grasa, siempre que seques bien y uses uno de pureza adecuada.
