FTTH y GPON: arquitectura, splitters y potencias

FTTH (Fibre To The Home) lleva la fibra hasta la vivienda del cliente. La tecnología que domina estas redes es GPON, un tipo de red óptica pasiva.

Qué significa "pasiva"

Entre la central y el cliente no hay electrónica con alimentación. Una sola fibra sale de la central y se reparte entre muchos clientes con splitters, que son componentes ópticos sin energía. Eso abarata el mantenimiento y reduce las averías.

Elementos de la red

• OLT: el equipo de la central. Cada puerto PON atiende a un grupo de clientes.
• Repartidor óptico (ODF): donde terminan las fibras en la central.
• Fibra de alimentación (feeder): va desde la central hasta el primer punto de reparto.
• Splitters: dividen la luz entre varias fibras de salida.
• Fibra de distribución y caja terminal: llevan la fibra hasta el edificio o la vivienda.
• Roseta óptica: punto de entrada en casa del cliente.
• ONT: el equipo del cliente, que convierte la luz en datos.

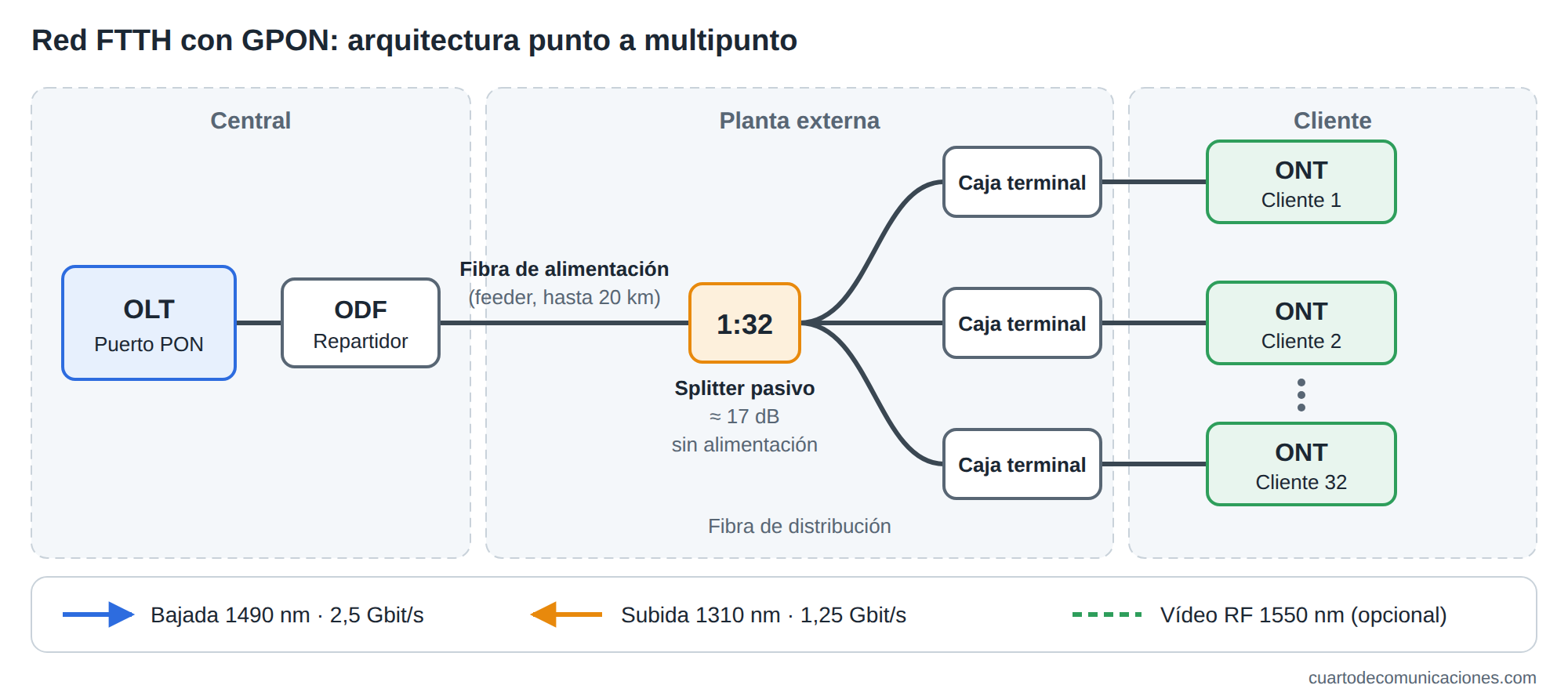

Red FTTH con GPON: OLT en la central, splitter 1:32 y ONT de los clientes

Arquitecturas de reparto

• Centralizada: un único splitter, por ejemplo 1:32, en un punto. Es más fácil de gestionar y localizar averías.
• Distribuida o en cascada: dos etapas, por ejemplo 1:4 y luego 1:8. Ahorra fibra, pero es más compleja de medir y documentar.

El total de la división, en ambos casos, se suma en el presupuesto óptico.

GPON: lo esencial (ITU-T G.984)

La velocidad es compartida entre todos los clientes de un puerto PON. La bajada es un envío común que todas las ONT reciben (y cada una descifra solo lo suyo), y en la subida cada ONT emite en su turno, por reparto de tiempo.

La evolución
XGS-PON ofrece 10 Gbit/s simétricos con otras longitudes de onda (1577 nm de bajada y 1270 nm de subida). Puede convivir con GPON en la misma fibra, usando filtros de multiplexación por longitud de onda.

Potencias típicas (clase B+)

• OLT, emisión: entre +1,5 y +5 dBm
• ONT, recepción: sensibilidad en torno a −27 dBm; se satura por encima de unos −8 dBm
• Presupuesto óptico: 28 dB

Una potencia cómoda en la ONT suele considerarse entre −10 y −25 dBm. Son valores orientativos: consulta la ficha de tus equipos.

Ejemplo, enlazando con el artículo anterior
Con la OLT emitiendo +3 dBm y una pérdida de 20,9 dB (8 km con un splitter 1:32), la ONT recibe: 3 − 20,9 = −17,9 dBm. Está en zona cómoda y con margen.

Averías típicas y cómo pensarlas
Fíjate en cuántos clientes se ven afectados:

• Todos los de un splitter o un puerto: el problema está aguas arriba (feeder, primer splitter, puerto de la OLT).
• Solo uno: mira la distribución, la roseta o la ONT.
• Potencia baja en un cliente: conector sucio, curvatura o empalme malo.
• Potencia demasiado alta en un cliente muy cercano: posible saturación; puede hacer falta un atenuador.
• Una ONT que transmite fuera de su turno (ONT "rogue"): puede degradar el servicio de todo el puerto. Se localiza desde la OLT.

Cómo medir en campo

• Medidor de potencia PON: mide cada longitud de onda por separado (1310, 1490 y 1550 nm), también con la red en servicio. Un medidor común no sirve para esto.
• OTDR: localiza pérdidas y cortes. Con la red activa se usa una longitud de onda distinta (por ejemplo 1625 nm) con filtro, para no interferir. Lo veremos en otro artículo.

Consejo de mantenimiento

Antes de medir, limpia los conectores y revisa la topología documentada. Muchas "averías de fibra" son conectores sucios, y saber dónde está cada splitter acorta el diagnóstico.

Preguntas frecuentes

• ¿Cuántos clientes caben en un puerto PON? Lo habitual son 32 o 64.
• ¿Cuánta velocidad tiene cada cliente? Es compartida; el reparto real depende del uso simultáneo.
• ¿Se puede mezclar GPON y XGS-PON? Sí, en la misma fibra con filtros, pero hay que planificar el presupuesto óptico de las dos.
