El presupuesto óptico responde a una pregunta: ¿llega suficiente luz al otro extremo del enlace? Calcularlo antes de instalar evita sorpresas, y compararlo con lo medido después te dice si algo va mal.
Dos conceptos que no hay que mezclar
- Presupuesto disponible: lo que el sistema tolera perder. Es la diferencia entre la potencia que emite el equipo y la mínima que necesita el receptor.
- Pérdida del enlace: lo que pierde tu instalación, sumando todos sus elementos.
El enlace funciona si la pérdida, más un margen de seguridad, es menor que el presupuesto disponible.
La fórmula
Pérdida total (dB) = longitud × atenuación por km + nº conectores × pérdida por conector + nº empalmes × pérdida por empalme + pérdida de splitters
Y la potencia recibida es la de emisión menos esa pérdida (en dBm).
Valores típicos
| Elemento | Valor de cálculo |
|---|---|
| Fibra monomodo a 1310 nm | 0,35 dB/km |
| Fibra monomodo a 1490 y 1550 nm | 0,25 dB/km |
| Conector | 0,3 dB (hasta 0,5 dB en un diseño conservador) |
| Empalme por fusión | 0,1 dB (suele medirse menos) |
| Splitter 1:2 / 1:4 / 1:8 | 3,7 / 7,1 / 10,4 dB |
| Splitter 1:16 / 1:32 / 1:64 |
13,7 / 17,1 / 20,5 dB |
Ejemplo paso a paso
Enlace GPON de 8 km a 1490 nm, con un splitter 1:32, 4 conectores y 6 empalmes:
- Fibra: 8 × 0,25 = 2,0 dB
- Conectores: 4 × 0,3 = 1,2 dB
- Empalmes: 6 × 0,1 = 0,6 dB
- Splitter 1:32: 17,1 dB
- Pérdida total: 20,9 dB
- Con un margen de 3 dB: 23,9 dB
- Frente a los 28 dB de la clase B+, quedan 4,1 dB libres. El enlace es viable.
El margen de seguridad
Se suele reservar en torno a 3 dB para cubrir envejecimiento, reparaciones futuras con empalmes nuevos, pequeñas curvaturas y conectores que se ensucian con el tiempo. Sin margen, cualquier intervención puede dejarte fuera de presupuesto.
dB y dBm
- dB mide una diferencia o una pérdida (relación entre potencias).
- dBm mide una potencia absoluta, referida a 1 mW.
Se restan pérdidas (dB) a potencias (dBm), pero nunca se suman dos dBm entre sí.
Cómo comprobar el cálculo en campo
- Fuente de luz y medidor de potencia: mide la pérdida real de extremo a extremo.
- OTDR: localiza dónde está cada pérdida. Lo trataremos en otro artículo.
Si lo medido supera lo calculado, busca un conector sucio, un empalme malo o una curvatura.
Errores frecuentes
- Olvidar los conectores de los repartidores y paneles de cada extremo.
- Aplicar a 1310 nm la atenuación de 1550 nm.
- No contar la segunda etapa de splitters.
- No dejar margen de seguridad.
- Mezclar dB y dBm.
Preguntas frecuentes
- ¿Cuánta pérdida tiene un splitter 1:32? En torno a 17 dB, con diferencias entre fabricantes.
- ¿Qué margen conviene dejar? Unos 3 dB es lo habitual.
- ¿Es válido este cálculo para todas las tecnologías? El método sí; cambian el presupuesto disponible y los valores del equipo.
Calculadora
Prueba la calculadora de presupuesto óptico de esta web para hacer tus propios cálculos.
Abrir la calculadora de presupuesto óptico
- Detalles
- Categoría: Fibra Óptica
Fusionadora Fibra Óptica de arco estándar Inno IFS-15S
La fusionadora de arco IFS-15S, con la nueva tecnología de alineamiento de núcleo con análisis digital (DACAS) es una de las más confiables del mercado. También posee una interfaz de usuario amigable e intuitiva con una pantalla LCD de 4,3 pulgadas de alta resolución que es fácil de ver y usar. Tiene un tamaño compacto.
Manual
Programa
driver instalación
- Detalles
- Categoría: Fibra Óptica
El código de colores de fibra óptica permite identificar y organizar las fibras, los tubos y otros elementos de una red de telecomunicaciones. Su correcta interpretación facilita las tareas de instalación, mantenimiento y localización de fibras en cables de distintas capacidades.
## ¿Qué encontrarás en este recurso?
Este recurso reúne material gráfico y tablas de referencia para consultar diferentes elementos de identificación utilizados en instalaciones de fibra óptica:
- Código de colores para divisores.
- Código de colores de microtubos.
- Tablas de referencia para cables de fibra óptica de distintas capacidades, desde 32 hasta 512 fibras, según el fichero disponible para descargar.
## ¿Para qué sirve el código de colores?
La identificación por colores ayuda a distinguir fibras y elementos dentro de una infraestructura de telecomunicaciones. Es una referencia práctica para técnicos instaladores, personal de mantenimiento, estudiantes y profesionales que trabajan con redes de fibra óptica y despliegues FTTH.
El código de colores de fibra óptica permite identificar y organizar las fibras, los tubos y otros elementos de una red de telecomunicaciones. Su correcta interpretación facilita las tareas de instalación, mantenimiento y localización de fibras en cables de distintas capacidades.
# ¿Cómo utilizar las tablas?
1. Identifica el tipo de cable, tubo, microtubo o elemento que necesitas consultar.
2. Comprueba la capacidad y la estructura del cable o sistema instalado.
3. Busca la correspondencia en la tabla adecuada.
4. Antes de realizar una conexión, empalme o intervención, verifica la identificación con la documentación del fabricante y las especificaciones del operador.
## Descarga del código de colores de fibra óptica
En esta ficha puedes consultar las imágenes de referencia y descargar el fichero con las tablas de colores incluido en el recurso. Revisa el contenido del archivo antes de utilizarlo en una instalación real.
## Nota técnica
Los esquemas de identificación pueden variar según la norma aplicada, el fabricante, el tipo de cable y los criterios establecidos por el operador. No utilices una tabla como única referencia si no has confirmado que corresponde a la instalación en la que estás trabajando.
Este material es una ayuda de consulta para tareas de instalación, identificación y mantenimiento de redes de fibra óptica.
Código para divisores
Código microtubos

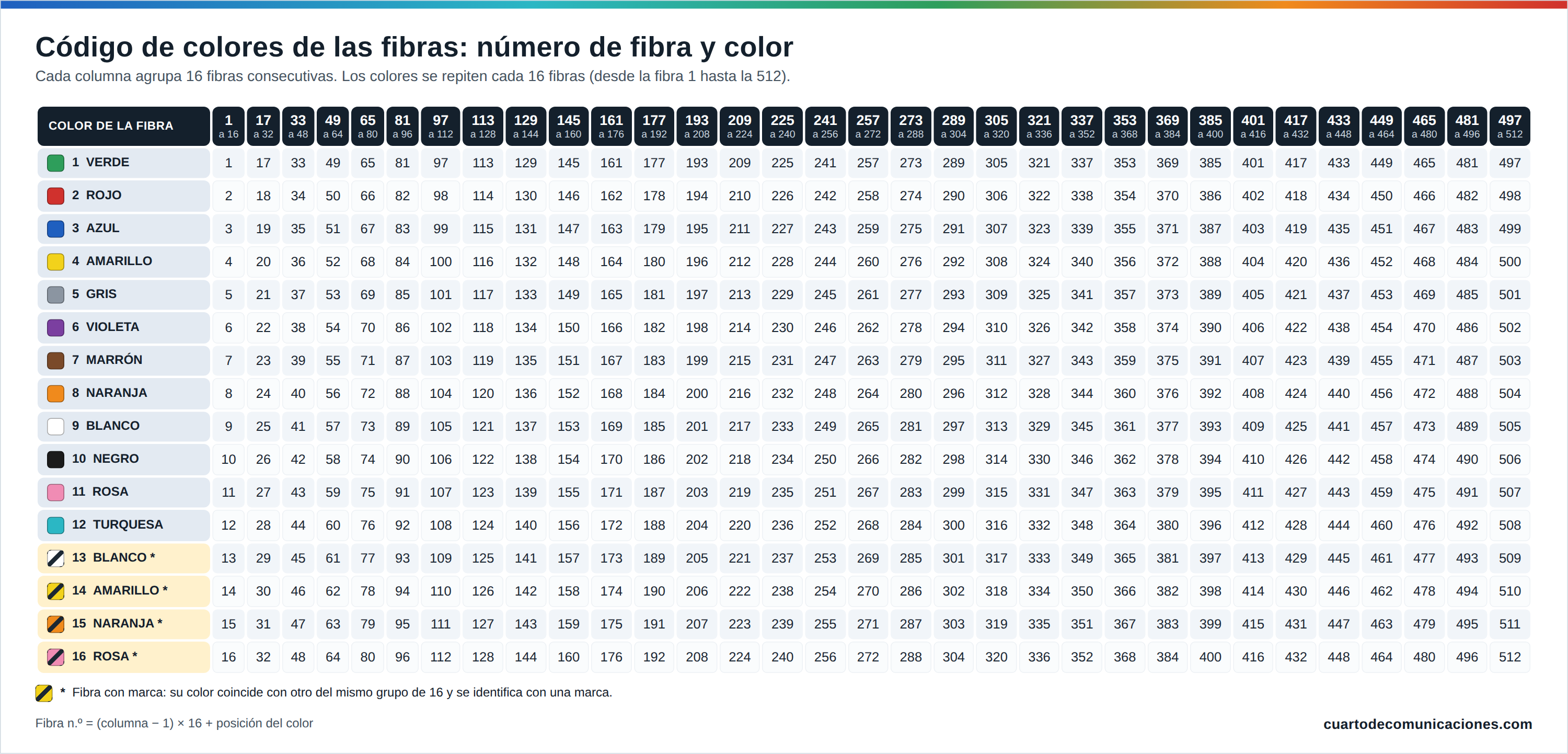

Fichero para descargar con las tablas de colores desde un cable de 512 Fo a un 32 Fo
